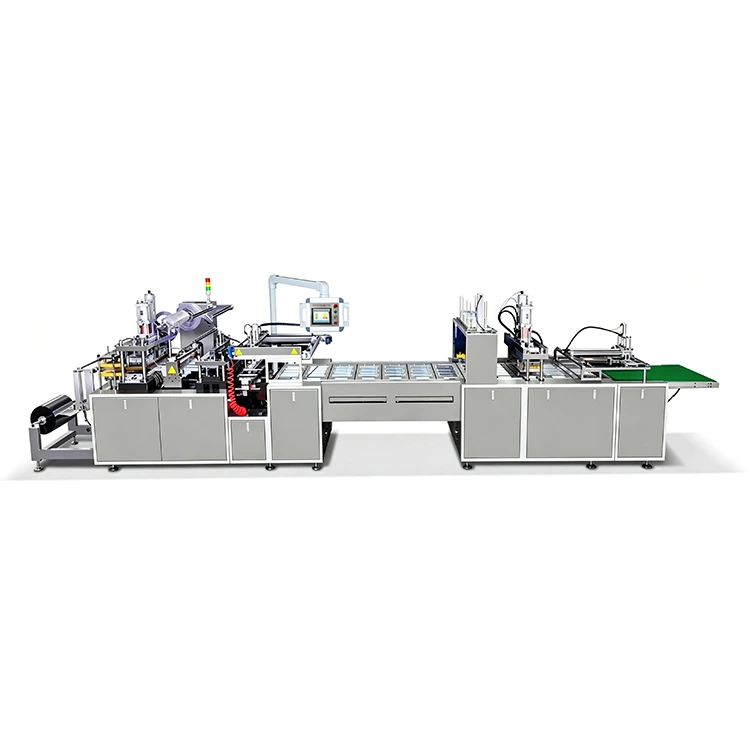

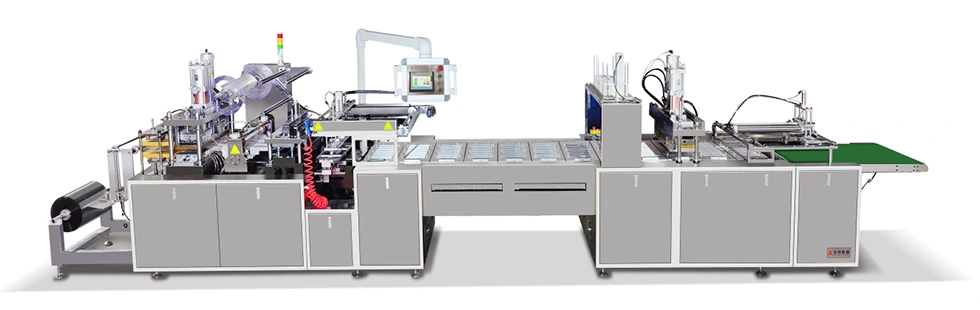

เครื่องซีลปิดแม่พิมพ์กระดาษแบตเตอรี่อัตโนมัติ

เครื่องซีลขึ้นรูปแบบตุ่มกระดาษแบตเตอรี่อัตโนมัติ ใช้โครงสร้างการขึ้นรูปและการปิดผนึกแบบแผ่นเรียบสำหรับบรรจุภัณฑ์พุพองแบบปิดครึ่งฝา

กระบวนการบรรจุภัณฑ์เริ่มต้นด้วยการทำความร้อนแผ่น PVC/PET และขึ้นรูปช่อง จากนั้นตุ่มพองที่เกิดขึ้นจะถูกตัดและถ่ายโอนไปยังแผ่นโซ่ซึ่งเป็นที่บรรจุผลิตภัณฑ์และวางกระดาษการ์ดที่พิมพ์ไว้ การปิดผนึกด้วยความร้อนจะประสานตุ่มพองเข้ากับการ์ดก่อนที่บรรจุภัณฑ์ที่เสร็จแล้วจะถูกระบายออก

กระบวนการหลักคือ:

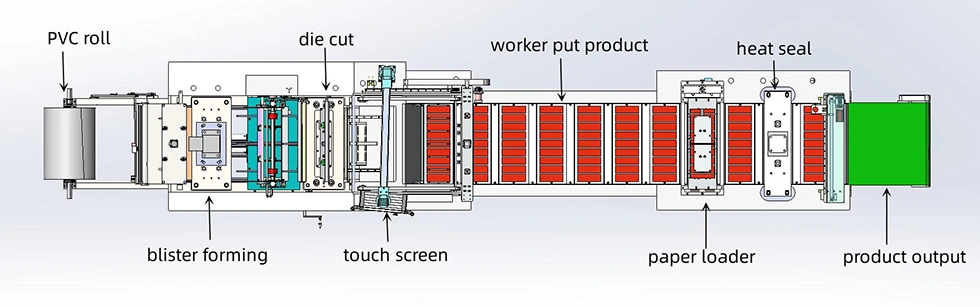

การทำความร้อนด้วย PVC / PET →การขึ้นรูปพลาสติก → การดึงเซอร์โว → การตัดพลาสติก → การรวบรวมเศษเหล็ก → การถ่ายเทพลาสติก → การโหลดผลิตภัณฑ์ → การวางกระดาษการ์ด → การปิดผนึกด้วยความร้อน → การส่งออกแพ็คสำเร็จรูป

การโหลดผลิตภัณฑ์ด้วยตนเองจะรวมอยู่ในกระบวนการมาตรฐาน ในขณะที่การดำเนินการบรรจุภัณฑ์ส่วนที่เหลือจะมีการประสานงานทางกลไก

เครื่องจักรหนึ่งเครื่องสำหรับผลิตภัณฑ์ปลิวว่อนที่แตกต่างกัน

เครื่องซีลปิดแม่พิมพ์พุพองกระดาษแบตเตอรี่อัตโนมัติของเราเหมาะกับผลิตภัณฑ์ที่มีรูปร่าง ขนาด และข้อกำหนดบรรจุภัณฑ์ที่แตกต่างกัน

สามารถเลือกพื้นที่การขึ้นรูปและเครื่องมือได้ตามขนาดผลิตภัณฑ์จริงและเค้าโครงการ์ด

สิ่งนี้ทำให้เครื่องซีลแม่พิมพ์บรรจุภัณฑ์กระดาษสำหรับแบตเตอรี่มีความเกี่ยวข้องเป็นพิเศษกับผู้ผลิตและผู้บรรจุหีบห่อตามสัญญาที่จัดการผลิตภัณฑ์ที่ผ่านการสาดมากกว่าหนึ่งประเภท

ควบคุมความร้อนและการขึ้นรูปตุ่ม

การขึ้นรูปที่สม่ำเสมอขึ้นอยู่กับความเสถียรของอุณหภูมิและการยึดเกาะของวัสดุเป็นอย่างมาก

เครื่อง AC-600 ใช้พลังงานความร้อนแยกกันสำหรับส่วนการขึ้นรูปและส่วนการซีลด้วยความร้อน โดยมีการควบคุมอุณหภูมิผ่านระบบควบคุมของเครื่องจักร

ส่วนการขึ้นรูปได้รับการจัดอันดับที่ 3.5 kW × 2 ในขณะที่ส่วนการปิดผนึกด้วยความร้อนใช้พลังงานความร้อน 4 kW

เครื่องยังตรวจสอบเงื่อนไขต่างๆ เช่น:

● การขาดแคลนวัสดุพีวีซี

● ความกดอากาศไม่เพียงพอ

● ข้อบกพร่องของส่วนประกอบไฟฟ้า

● ความผิดปกติเกี่ยวกับอุณหภูมิ

เมื่อตรวจพบสภาวะที่ผิดปกติ ระบบควบคุมจะส่งสัญญาณเตือนหรือหยุดการทำงานที่เกี่ยวข้องเพื่อลดความเสี่ยงที่บรรจุภัณฑ์จะชำรุด

การควบคุม PLC พร้อมการตรวจสอบการผลิต

AC-600 ใช้ระบบควบคุม Mitsubishi PLC พร้อมหน้าจอสัมผัส HMI

อินเทอร์เฟซการควบคุมมีฟังก์ชันต่างๆ ได้แก่:

● การนับการผลิต

● บ่งชี้ข้อบกพร่อง

● การแจ้งเตือนการบำรุงรักษา

● เริ่มต้นการป้องกันด้วยรหัสผ่าน

● การตรวจสอบอุณหภูมิ

● การแสดงสถานะเครื่อง

ระบบแจ้งเตือนช่วยให้ผู้ปฏิบัติงานระบุปัญหาต่างๆ เช่น การขาดแคลนวัสดุ ความกดอากาศไม่เพียงพอ หรือไฟฟ้าขัดข้อง โดยไม่ต้องตรวจสอบทุกสถานีด้วยตนเอง

เครื่องมือที่ออกแบบมาเพื่อการเปลี่ยนแปลงผลิตภัณฑ์

บรรจุภัณฑ์พุพองที่สางไม่ค่อยใช้แม่พิมพ์สากลเพียงอันเดียว โดยทั่วไปช่องตุ่ม รูปร่างการตัด และรูปแบบการซีลจะเปลี่ยนแปลงไปตามผลิตภัณฑ์

AC-600 จึงใช้เครื่องมือขึ้นรูปและตัดแบบเฉพาะสำหรับผลิตภัณฑ์ต่างๆ

ชุดเครื่องมือที่ให้มาประกอบด้วย:

● การขึ้นรูปแม่พิมพ์

● แม่พิมพ์ไดคัท

● เครื่องมือถ่ายโอนตุ่ม

● แม่พิมพ์ปิดผนึกด้วยความร้อน × 1

● ตัวโหลดกระดาษการ์ด

● แม่พิมพ์ด้านล่างปิดผนึกด้วยความร้อน × 25

การกำหนดค่าแม่พิมพ์มาตรฐานรองรับการ์ดกระดาษขนาด 173 × 139 มม. โดยมีสองการ์ดต่อแม่พิมพ์

สำหรับขนาดการ์ดหรือเค้าโครงผลิตภัณฑ์อื่นๆ KEDE สามารถจัดหาเครื่องมือที่เกี่ยวข้องตามรูปแบบบรรจุภัณฑ์ที่ต้องการได้

ส่วนประกอบหลัก

ส่วนประกอบทางไฟฟ้าและการควบคุมการเคลื่อนไหวที่คัดสรรมาจากแบรนด์อุตสาหกรรมที่มีชื่อเสียง

ควรยืนยันการกำหนดค่าส่วนประกอบที่แน่นอนในใบเสนอราคาเครื่องจักรขั้นสุดท้าย

การก่อสร้างเครื่องจักร

โครง AC-600 ผลิตจากแผ่นเหล็กเชื่อมและผ่านการบำบัดเพื่อบรรเทาความเครียดเพื่อปรับปรุงเสถียรภาพของโครงสร้าง

พื้นผิวชุบโครเมียมและสแตนเลสใช้ในพื้นที่สัมผัสที่เกี่ยวข้อง รางนำและส่วนประกอบระบบส่งกำลังที่ผ่านการตกแต่งอย่างแม่นยำช่วยรักษาการเคลื่อนไหวที่ราบรื่นในระหว่างการขึ้นรูป การขนย้าย และการปิดผนึก

โครงสร้างนี้มีไว้สำหรับการดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่อง ในขณะเดียวกันก็รักษาความสะอาดและการบำรุงรักษาตามปกติได้

ข้อมูลจำเพาะทางเทคนิค

บรรจุภัณฑ์และการจัดส่ง

เครื่องซีลปิดแม่พิมพ์ตุ่มกระดาษแบตเตอรี่อัตโนมัติ ได้รับการปกป้องด้วยฟิล์มยืดและยึดไว้บนพาเลทไม้ก่อนจัดส่ง

การส่งมอบแบบมาตรฐานจะมีกำหนดภายใน 60 วันหลังจากยืนยันการชำระเงินดาวน์ โดยขึ้นอยู่กับการกำหนดค่าเครื่องจักรขั้นสุดท้ายและข้อกำหนดด้านเครื่องมือ

AC-600 มาพร้อมกับใบรับรอง CE

คำถามที่พบบ่อย

AC-600 สามารถบรรจุผลิตภัณฑ์อะไรบ้าง?

เครื่องนี้เหมาะสำหรับผลิตภัณฑ์ขนาดเล็กและขนาดกลาง เช่น แบตเตอรี่ อิเล็กทรอนิกส์ เครื่องเขียน ฮาร์ดแวร์ ชิ้นส่วนยานยนต์ เครื่องสำอาง ของเล่น และสินค้าอุปโภคบริโภคอื่น ๆ ที่ต้องใช้บรรจุภัณฑ์พุพองแบบสาง

เครื่องซีลแม่พิมพ์ตุ่มกระดาษแบตเตอรี่ผลิตบรรจุภัณฑ์พุพองประเภทใด

มันถูกออกแบบมาสำหรับบรรจุภัณฑ์พุพองแบบมีฝาปิดครึ่งใบ โดยที่ตุ่ม PVC/PET ที่ขึ้นรูปแล้วจะถูกผนึกด้วยความร้อนกับกระดาษการ์ด

ความลึกในการขึ้นรูปสูงสุดคือเท่าไร?

ความลึกในการขึ้นรูปสูงสุดคือ 50 มม. ขึ้นอยู่กับผลิตภัณฑ์ วัสดุ และการกำหนดค่าของแม่พิมพ์

เครื่องสามารถรองรับผลิตภัณฑ์ขนาดต่างๆ ได้หรือไม่

ใช่. สามารถออกแบบแม่พิมพ์ขึ้นรูปและไดคัทตามขนาดผลิตภัณฑ์ รูปร่างพุพอง และขนาดกระดาษการ์ดได้

เครื่องสามารถผลิตได้กี่แพ็คต่อชั่วโมง?

การกำหนดค่ามาตรฐานสามารถผลิตได้ประมาณ 2,700 แพ็ค/ชั่วโมง ด้วยรูปแบบแม่พิมพ์แบบสองการ์ด ผลลัพธ์ที่แท้จริงจะแตกต่างกันไปตามผลิตภัณฑ์และการกำหนดค่าแม่พิมพ์

ขนาดกระดาษการ์ดสามารถปรับแต่งได้หรือไม่?

ใช่. การจัดวางเครื่องมือและการบรรจุบัตรสามารถปรับให้เข้ากับขนาดกระดาษการ์ดและรูปแบบบรรจุภัณฑ์ที่แตกต่างกันได้

เครื่องสามารถรองรับความหนาของวัสดุใดได้บ้าง?

ช่วงความหนาของวัสดุ PVC/PET ที่ระบุคือ 0.15–0.5 มม.

PLC ใดที่ใช้ในเครื่อง?

เครื่องจักรมาตรฐานใช้ Mitsubishi FX3G40MT PLC พร้อมหน้าจอสัมผัส HMI

เครื่องจักรมีใบรับรอง CE หรือไม่

ใช่. AC-600 มาพร้อมกับใบรับรอง CE

KEDE สามารถให้การสนับสนุนการติดตั้งและหลังการขายได้หรือไม่?

ใช่. KEDE ให้ความช่วยเหลือในการติดตั้งและทดสอบ บริการการรับประกัน และการสนับสนุนทางเทคนิคระยะยาว นอกจากนี้ยังสามารถจัดเตรียมบริการวิศวกรนอกสถานที่ได้เมื่อจำเป็น
