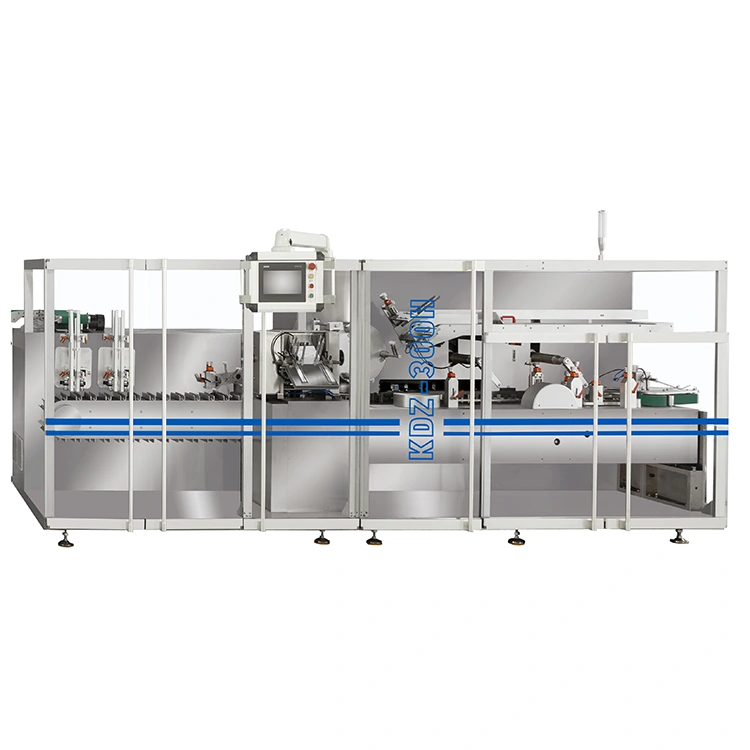

เครื่องบรรจุกล่องต่อเนื่องความเร็วสูงแบบเซอร์โวเต็มรูปแบบใช้การเคลื่อนไหวที่ควบคุมด้วยเซอร์โวประสานงานสำหรับการป้อนผลิตภัณฑ์ การเปิดกล่อง การใส่และการปิด ช่วยให้การดำเนินการเหล่านี้ทำงานอย่างต่อเนื่องแทนที่จะอาศัยวงจรการหยุดและเริ่มซ้ำๆ สามารถใช้งานร่วมกับอุปกรณ์ป้อนขั้นต้น การบรรจุ หรือการตรวจสอบ และกำหนดค่าด้วยตัวเลือกต่างๆ เช่น การใส่ใบปลิว การเขียนโค้ดอิงค์เจ็ท และการปิดผนึกด้วยความร้อน ภายนอกที่เป็นสเตนเลสสตีลยังทำให้เครื่องจักรนี้เหมาะสำหรับการผลิตยา เครื่องสำอาง อาหาร และสภาพแวดล้อมการผลิตอื่นๆ ซึ่งการผลิตที่ต่อเนื่องและการก่อสร้างที่ถูกสุขลักษณะเป็นสิ่งสำคัญ

สร้างขึ้นสำหรับการบรรจุกล่องต่อเนื่องที่ให้ผลผลิตสูง

การบรรจุกล่องด้วยความเร็วสูงไม่ได้เป็นเพียงเรื่องของการเพิ่มความเร็วของมอเตอร์เท่านั้น ที่ผลผลิตที่สูงขึ้น การถ่ายโอนผลิตภัณฑ์ การเปิดกล่อง และการใส่ จะต้องสอดคล้องกันตลอดวงจรการผลิต

KDZ-300H ใช้การกำหนดค่าไดรฟ์เซอร์โวเต็มรูปแบบเพื่อประสานการเคลื่อนไหวการทำงานหลัก ช่วยให้เครื่องจักรสามารถควบคุมการวางตำแหน่งผลิตภัณฑ์และการจัดการกล่องได้ดีขึ้น ในขณะที่ยังคงรักษาความเร็วในการผลิตได้สูงสุดถึง 280 กล่องต่อนาที

สำหรับโรงงานที่มีกะการผลิตเป็นเวลานาน ข้อดีคือกระบวนการบรรจุหีบห่อมีความสม่ำเสมอมากกว่าความเร็วสูงสุดที่สูงซึ่งส่วนที่เหลือในสายการผลิตไม่สามารถรักษาไว้ได้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
แบบอย่าง	KDZ-300H*
ความเร็วการบรรจุ	200–280 กล่อง/นาที
ขนาดกล่อง (ยาว × กว้าง × สูง)	70–180 × 35–80 × 14–50 มม
คณะกรรมการกล่อง	250–350 ก./ตร.ม
น้ำหนักใบปลิว	60–70 ก./ตร.ม
ขนาดแผ่นพับที่กางออก (ย × กว้าง)	80–250 × 90–170 มม
การพับใบปลิว	1–4 ทบ
ความดันการทำงาน	≥0.6เมกะปาสคาล
ปริมาณการใช้อากาศ	160–200 ลิตร/นาที
พาวเวอร์ซัพพลาย	220V / 380V
กำลังมอเตอร์	5 กิโลวัตต์
ขนาดเครื่อง	4800 × 1600 × 1860 มม
น้ำหนักเครื่อง	4500กก

การควบคุมเซอร์โวเต็มรูปแบบสำหรับการทำงานแบบซิงโครไนซ์

ค่าหลักของเครื่องบรรจุกล่องแบบเซอร์โวแบบเต็มจะชัดเจนมากขึ้นเมื่อความเร็วในการผลิตเพิ่มขึ้น

เครื่องบรรจุกล่องต่อเนื่องความเร็วสูงแบบเซอร์โวเต็มรูปแบบ ประสานการเคลื่อนไหวที่เกี่ยวข้องกับการถ่ายโอนผลิตภัณฑ์และการจัดการกล่องผ่านการทำงานที่ควบคุมด้วยเซอร์โว แทนที่จะให้การป้อน การดัน และการปิดกล่องเป็นการดำเนินการทางกลอิสระ เครื่องได้รับการกำหนดค่าเพื่อให้จังหวะเวลาสอดคล้องกับรอบการผลิตที่ต้องการ

สิ่งนี้มีความสำคัญอย่างยิ่งเมื่อผู้บรรจุกล่องเชื่อมต่อกับกระบวนการอัตโนมัติต้นน้ำ การมาถึงของผลิตภัณฑ์และความพร้อมของกล่องที่ไม่ตรงกันอาจส่งผลให้เกิดการสะสม สินค้าที่ไม่ได้รับ หรือการหยุดสายการผลิตโดยไม่จำเป็น

สำหรับแต่ละโครงการ KEDE สามารถปรับการจัดเตรียมการป้อนตามคุณลักษณะของผลิตภัณฑ์ ขนาดกล่อง และผลลัพธ์ที่ต้องการ

ความเข้ากันได้ของผลิตภัณฑ์และกล่อง

เครื่องบรรจุกล่องต่อเนื่องความเร็วสูงแบบเซอร์โวเต็มรูปแบบสามารถกำหนดค่าสำหรับผลิตภัณฑ์และรูปแบบบรรจุภัณฑ์ที่แตกต่างกัน แทนที่จะจำกัดไว้เพียงการใช้งานแบบตายตัวเดียว

การใช้งานทั่วไปได้แก่ผลิตภัณฑ์ทางเภสัชกรรม เช่น บรรจุภัณฑ์พลาสติก ขวดยา ขวดเล็ก กระบอกฉีดยา และหลอดใส่ครีม ผลิตภัณฑ์เครื่องสำอางและผลิตภัณฑ์ดูแลส่วนบุคคลอาจรวมถึงลิปสติก กล่องครีม ผลิตภัณฑ์โรลออน และสบู่ก้อน แท่นบรรจุกล่องเดียวกันนี้ยังสามารถปรับใช้กับผลิตภัณฑ์อาหาร ซอง อุปกรณ์ทางการแพทย์ และชิ้นส่วนอิเล็กทรอนิกส์ที่ห่อแยกกัน

วิธีการป้อนจริงขึ้นอยู่กับขนาดของผลิตภัณฑ์ การวางแนว ลักษณะพื้นผิว และวิธีที่ผลิตภัณฑ์จำเป็นต้องใส่ลงในกล่อง ดังนั้นจึงแนะนำให้ทดสอบตัวอย่างก่อนที่จะสรุปการกำหนดค่าเครื่อง

การจัดการกล่องสำหรับบรรจุภัณฑ์รูปแบบต่างๆ

ช่วงกล่องมาตรฐานของ KDZ-300H คือ:

ความยาว 70–180 มม. กว้าง 35–80 มม. และสูง 14–50 มม.

รองรับกระดาษแข็งในช่วง 250–350 กรัม/ตร.ม. สำหรับการใช้งานที่ใช้แผ่นพับ เครื่องสามารถรองรับกระดาษได้ 60–70 g/m² โดยมีขนาดเมื่อกางออก 80–250 × 90–170 มม. และพับได้ 1–4 ครั้ง

สำหรับขนาดกล่องพิเศษ คุณลักษณะของบอร์ด หรือข้อกำหนดในการปิด KEDE สามารถตรวจสอบตัวอย่างกล่องและพิจารณาว่าจำเป็นต้องมีการปรับเปลี่ยนเครื่องมือหรือสถานีหรือไม่



กำหนดค่า Cartoner รอบสายการผลิตของคุณ

เครื่องบรรจุกล่องความเร็วสูงไม่ค่อยได้รับการติดตั้งเป็นเครื่องจักรแบบแยกส่วน ประสิทธิภาพขึ้นอยู่กับความสามารถในการสื่อสารทางกลไกกับอุปกรณ์ทั้งก่อนและหลังอุปกรณ์

KDZ-300H สามารถกำหนดค่าได้ด้วย:

● การป้อนผลิตภัณฑ์เข้าคู่กับสายพานลำเลียงต้นน้ำหรือเครื่องแปรรูป

● การพับและการใส่ใบปลิว

● การเข้ารหัสแบบอิงค์เจ็ทสำหรับข้อมูลชุด วันที่ หรือล็อต

● การปิดผนึกด้วยกาวร้อนละลาย

● การวางแนวผลิตภัณฑ์และชุดประกอบการป้อน

● การเตรียมการจำหน่ายกล่องขั้นปลาย

● การกำหนดค่าการจัดการกล่องแบบพิเศษ

วัตถุประสงค์ของตัวเลือกเหล่านี้ไม่ใช่เพื่อเพิ่มอุปกรณ์ที่ไม่จำเป็น KEDE เลือกการกำหนดค่าที่ต้องการตามกระบวนการบรรจุภัณฑ์จริงของลูกค้า

ออกแบบมาสำหรับการผลิตยา เครื่องสำอาง และอาหาร

เครื่องบรรจุกล่องแบบต่อเนื่องความเร็วสูงแบบเซอร์โวเต็มรูปแบบ เหมาะสำหรับสภาพแวดล้อมการผลิตที่บรรจุภัณฑ์แบบกล่องอัตโนมัติจำเป็นต้องให้ทันกับอุปกรณ์ต้นทาง

บรรจุภัณฑ์ยา

สามารถกำหนดค่าเครื่องสำหรับบรรจุภัณฑ์พลาสติก ขวดยา ขวดเล็ก กระบอกฉีดยา หลอดครีม และผลิตภัณฑ์ยาที่คล้ายกัน

เครื่องสำอางและการดูแลส่วนบุคคล

สามารถจัดการข้อกำหนดบรรจุภัณฑ์แบบกล่องสำหรับบรรจุภัณฑ์ลิปสติก ครีม ผลิตภัณฑ์โรลออน และอุปกรณ์ดูแลส่วนบุคคลอื่นๆ

อาหารและขนม

มีการกำหนดค่าที่เหมาะสมสำหรับผลิตภัณฑ์แบบห่อ ชุดแบ่งส่วน ซอง และผลิตภัณฑ์อาหารอื่นๆ ที่บรรจุแยกกัน

สินค้าทางการแพทย์และอุปโภคบริโภค

แพลตฟอร์มนี้ยังสามารถปรับใช้กับสิ่งของทางการแพทย์ ผลิตภัณฑ์ในครัวเรือน และส่วนประกอบในบรรจุภัณฑ์ขนาดเล็กตามขนาดและลักษณะการป้อน

การทดสอบโรงงานก่อนจัดส่ง

ก่อนจัดส่ง เครื่องบรรจุกล่องจะถูกประกอบ ปรับแต่ง และทดสอบตามการกำหนดค่าเครื่องที่ตกลงกันไว้

การตรวจสอบครอบคลุมฟังก์ชันการทำงานหลัก ได้แก่:

พื้นที่ทดสอบ	เช็คหลัก
การให้อาหารกล่อง	กล่องรับและเปิดกล่องเปล่า
การให้อาหารผลิตภัณฑ์	การวางตำแหน่งและการถ่ายโอนผลิตภัณฑ์
การแทรก	การป้อนผลิตภัณฑ์ลงในกล่อง
พับ	การเคลื่อนย้ายและการขึ้นรูปแผ่นพับของกล่อง
การปิดผนึก	ปิดเหน็บหรือกาวถ้ามี
การดำเนินงานอย่างต่อเนื่อง	ความเร็วและเสถียรภาพในการทำงาน
ความปลอดภัย	เจ้าหน้าที่รักษาความปลอดภัย ป้ายหยุดฉุกเฉิน และสัญญาณเตือนภัย

เมื่อมีตัวอย่างจากลูกค้า KEDE สามารถทำการทดลองการผลิตโดยใช้ผลิตภัณฑ์และกล่องจริงก่อนที่จะได้รับการยอมรับขั้นสุดท้าย



โครงสร้างเหล็กสเตนเลสเพื่อการผลิตที่ถูกสุขลักษณะ

เครื่องบรรจุกล่องต่อเนื่องความเร็วสูงแบบเซอร์โวเต็มรูปแบบ ใช้โครงสร้างด้านนอกที่เป็นสเตนเลสสตีลที่ออกแบบมาสำหรับสภาพแวดล้อมการผลิตที่ต้องมีการทำความสะอาดและการทำงานที่ถูกสุขลักษณะเป็นประจำ

สำหรับการใช้งานด้านเภสัชกรรม อาหาร และเครื่องสำอาง โครงสร้างเครื่องจักรสามารถรองรับข้อกำหนดการผลิตที่เน้น GMP ได้ สามารถกำหนดค่าส่วนประกอบที่สัมผัสกับผลิตภัณฑ์และตัวนำตามลักษณะการใช้งานและวัสดุได้

โครงสร้างเครื่องจักรยังได้รับการออกแบบสำหรับการทำงานในอุตสาหกรรมอย่างต่อเนื่อง โดยมีโครงที่ให้การสนับสนุนทางกลที่จำเป็นสำหรับการเคลื่อนที่ด้วยความเร็วสูง

การสนับสนุนด้านเทคนิคตั้งแต่การติดตั้งจนถึงการผลิต

KEDE จัดทำเอกสารทางเทคนิคและการสนับสนุนสำหรับการติดตั้ง การใช้งาน และการบำรุงรักษาเครื่องจักร

การสนับสนุนอาจรวมถึง: ทั้งนี้ขึ้นอยู่กับโครงการ

คำแนะนำในการติดตั้ง

มีการเขียนแบบทางเทคนิคและคู่มือการใช้งานสำหรับการติดตั้งและทดสอบการทำงานของเครื่องจักร

การฝึกอบรมผู้ปฏิบัติงาน

การทำงานขั้นพื้นฐาน การเปลี่ยนรูปแบบ การทำความสะอาด และการบำรุงรักษาตามปกติสามารถครอบคลุมได้ในระหว่างการทดสอบการทำงานของเครื่องจักรหรือการยอมรับจากโรงงาน

ความช่วยเหลือระยะไกล

ช่างเทคนิคของ KEDE สามารถให้การสนับสนุนระยะไกลสำหรับการปรับเปลี่ยนการทำงานและการแก้ไขปัญหาได้

อะไหล่

ข้อมูลอะไหล่ที่แนะนำจะมาพร้อมกับเครื่องเพื่อช่วยลูกค้าเตรียมพร้อมสำหรับการบำรุงรักษาตามปกติ

สำหรับโครงการที่ต้องการการทดสอบระบบนอกสถานที่ สามารถหารือเกี่ยวกับการเตรียมการบริการตามสถานที่ติดตั้งและขอบเขตของโครงการ



คำถามที่พบบ่อย

เครื่องบรรจุกล่องแบบต่อเนื่องสามารถเชื่อมต่อกับสายการบรรจุที่มีอยู่ได้หรือไม่

ใช่. สามารถกำหนดค่าเครื่องตามระบบป้อนผลิตภัณฑ์ต้นน้ำและข้อกำหนดการลำเลียงปลายน้ำ ความเร็วของสายการผลิต การวางแนวผลิตภัณฑ์ และความสูงในการถ่ายโอนควรได้รับการยืนยันในระหว่างวิศวกรรม

เครื่องบรรจุกล่องแบบต่อเนื่องสามารถบรรลุความเร็วในการผลิตเท่าใด

ข้อมูลจำเพาะที่ให้มาแสดงความเร็วในการทำงาน 200–280 กล่อง/นาที ผลลัพธ์ที่ได้จริงขึ้นอยู่กับคุณลักษณะของผลิตภัณฑ์ รูปแบบกล่อง วิธีการป้อน และการกำหนดค่าสายการผลิต

อะไรทำให้ KDZ-300H แตกต่างจากเครื่องบรรจุกล่องเป็นระยะๆ

KDZ-300H ได้รับการออกแบบมาเพื่อการบรรจุกล่องด้วยความเร็วสูงอย่างต่อเนื่องพร้อมการเคลื่อนไหวที่ควบคุมด้วยเซอร์โว ทำให้เหมาะสำหรับสายการผลิตที่ผู้บรรจุกล่องต้องการรักษาผลผลิตที่สูงและสม่ำเสมอมากขึ้น

เครื่องสามารถรองรับขนาดกล่องที่แตกต่างกันได้หรือไม่?

ใช่. ช่วงกล่องมาตรฐานคือ 70–180 × 35–80 × 14–50 มม. ขนาดกล่องพิเศษควรได้รับการตรวจสอบโดยวิศวกรรมของ KEDE ก่อนการผลิต

สามารถเพิ่มเครื่องใส่ใบปลิวลงในเครื่องได้หรือไม่?

ใช่. ระบบการพับและการใส่ใบปลิวสามารถบูรณาการได้เมื่อกระบวนการบรรจุภัณฑ์จำเป็นต้องมีเอกสารคำแนะนำหรือเอกสารข้อมูลผลิตภัณฑ์ภายในกล่อง

มีการปิดผนึกด้วยความร้อนละลายหรือไม่?

ใช่. สามารถกำหนดค่าระบบกาวร้อนละลายสำหรับกล่องที่ต้องปิดด้วยกาวแทนการปิดผนึกแบบ tuck-flap แบบมาตรฐาน

เราควรให้ข้อมูลอะไรบ้างสำหรับใบเสนอราคาเครื่อง?

ข้อมูลที่เป็นประโยชน์มากที่สุด ได้แก่ ขนาดของผลิตภัณฑ์ รูปร่างผลิตภัณฑ์ ขนาดกล่อง วัสดุของกล่อง ความเร็วในการผลิตที่ต้องการ ข้อกำหนดใบปลิว และรายละเอียดของสายการผลิตที่มีอยู่
